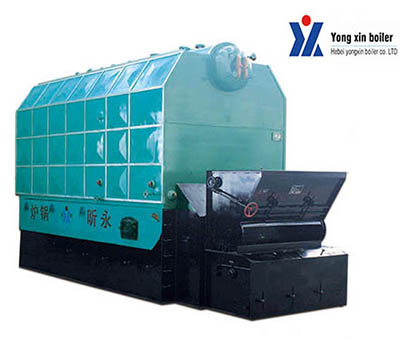

SZL雙鍋筒縱置式鏈條爐排生物質鍋爐采用雙鍋筒縱置式布置，燃燒方式為鏈條爐排。額定蒸發量4~75t/h。鍋爐燃用生物質成型固體燃料。爐膛兩側墻水冷壁采用膜式水冷壁結構;爐膛前、后墻水冷壁管向下延伸到爐排上部形成前后拱，這樣既增加鍋爐的密封性能，又增加了爐膛容積及受熱面，同時加固了后拱的強度。燃料自煤斗落到爐排上，隨爐排進爐膛后燃燒，煙氣進入對流管束區后經隔煙墻，煙氣流向S型拐彎，利用慣性作用把煙氣中灰塵分離后落入下方設置的四個重力式自動落灰斗中，隨爐排運轉與煤渣落入出渣斗，由出渣機排出爐體。



SZL系列雙鍋筒縱置式鏈條爐排生物質鍋爐自動化水平高，運行安全穩定，燃料適用性強，煙塵排放標準高。爐膛后為燃燼室、對流管束，尾部有省煤器。煙氣經爐膛、燃燼室、對流管束、省煤器進入尾部煙道，通過除塵器、引風機、煙囪排入大氣。前墻布置有二次風，由閥門控制，在燃用生物質燃料時投入使用，強化燃燒，使燃料充分燃盡，提高燃燒效率。采用較高的進料口，以滿足生物質燃料的需求。
